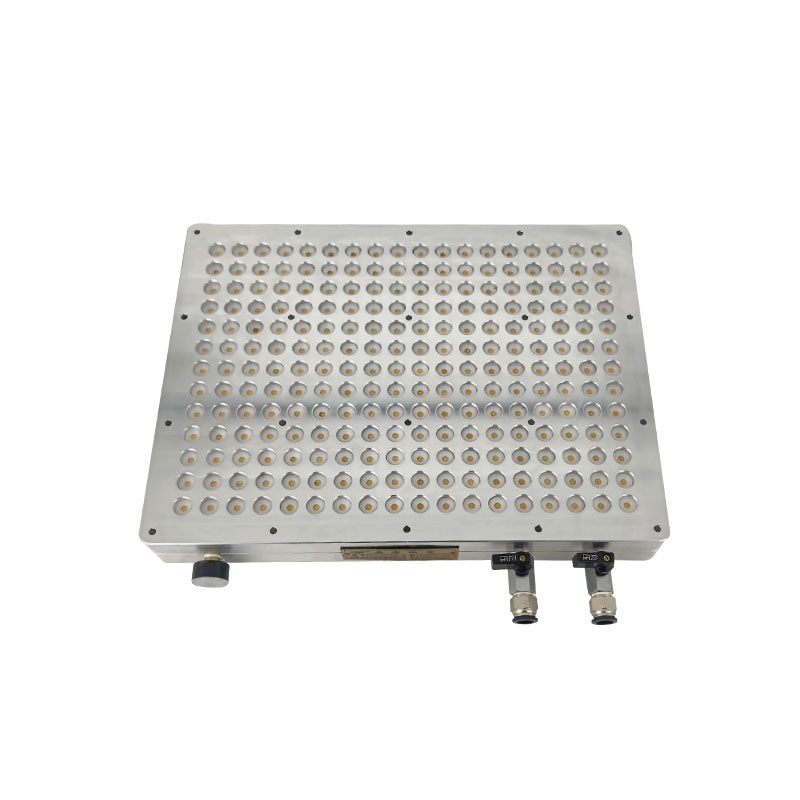

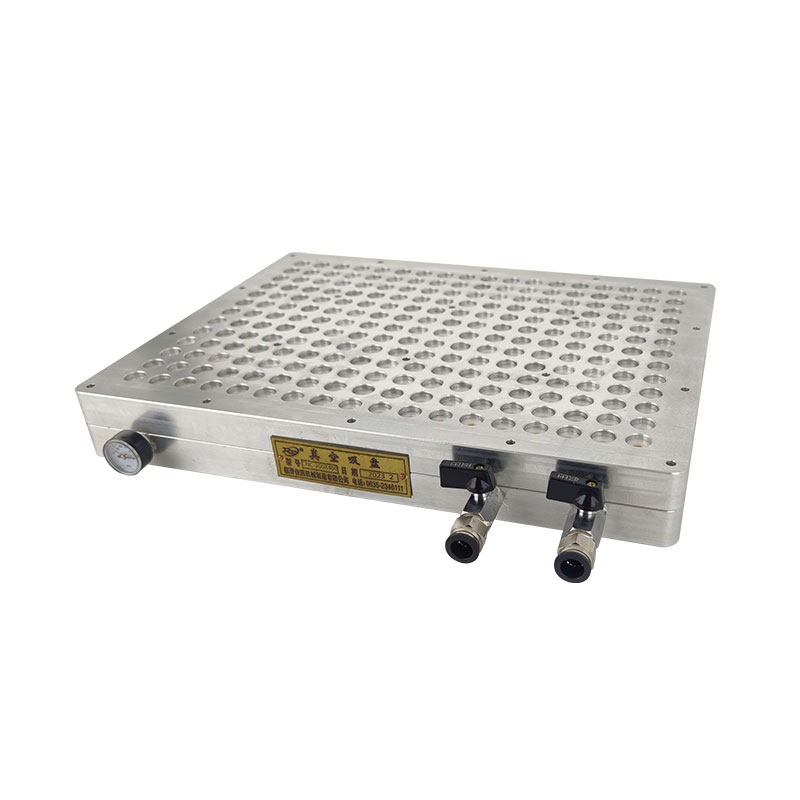

Многоточечный вакуумный захват (также известен как пористый или распределённый вакуумный стол). Устройство оснащено матрицей независимых воздушных каналов и интеллектуальными обратными клапанами, что позволяет быстро фиксировать плоские заготовки любого размера и неправильной формы без использования уплотнительных лент.
Многоточечный вакуумный захват (также известен как пористый или распределённый вакуумный стол). Устройство оснащено матрицей независимых воздушных каналов и интеллектуальными обратными клапанами, что позволяет быстро фиксировать плоские заготовки любого размера и неправильной формы без использования уплотнительных лент. Подходит для работы на станках с ЧПУ, гравировальных, фрезерных и шлифовальных машинах. Не пропускает воду и воздух, не требует применения клея или двухсторонней ленты. При закреплении тонких деталей исключается деформация, обеспечивается стабильная точность обработки.
Обрабатывающие центры с ЧПУ, гравировальные, фрезерные, шлифовальные и лазерно-резательные станки, координатно-измерительные машины.
Закрепление плоских и слабо изогнутых заготовок из алюминия, меди, нержавеющей стали, пластика, текстолита, акрила, натурального дерева и других материалов.
Фрезерование, сверление, гравировка, резка, шлифовка и контроль геометрических параметров. Особенно эффективно при обработке тонкостенных, крупногабаритных и разнотипных деталей
Многоточечная матрица с независимым регулированием воздуха
На рабочей поверхности расположена сетка воздушных отверстий диаметром Φ2–Φ4 мм (квадратная матрица). Каждое отверстие оснащено обратным клапаном. Вакуум создаётся только под участком, перекрытым заготовкой; свободные отверстия автоматически перекрываются. Исключается общее падение давления и нерациональный расход сжатого воздуха.
Отсутствие уплотнительных лент, универсальный захват
Конструкция не предусматривает резиновых уплотнений и прокладок. Надёжно фиксирует плоские, слабо изогнутые, неправильной формы и перфорированные детали. Минимальный размер закрепляемой заготовки – 50×50 мм. Для обработки крупногабаритных поверхностей возможна сборка нескольких столов в единую систему с полным перекрытием рабочей зоны.
Мощная и равномерная тяга, отсутствие деформаций
Диапазон вакуума: -0,6 ~ -0,8 МПа, тяговое усилие одного отверстия около 50 кг. Вакуумная сила распределяется равномерно, поэтому алюминиевые, медные и тонколистовые заготовки не прогибаются. Достигается точность обработки до 0,01 мм.
Прочный материал, защита от засорения отверстий
Изготовлен методом цельного литья из алюминиевого сплава или инструментальной стали. Рабочая поверхность закалена и имеет антикоррозионное покрытие. В воздушных каналах установлены фильтры от стружки, предотвращающие засорение и попадание воды. Устройство легко очищается и стабильно работает в среде с использованием смазочно-охлаждающих жидкостей.
Простое подключение, стабильное сохранение давления

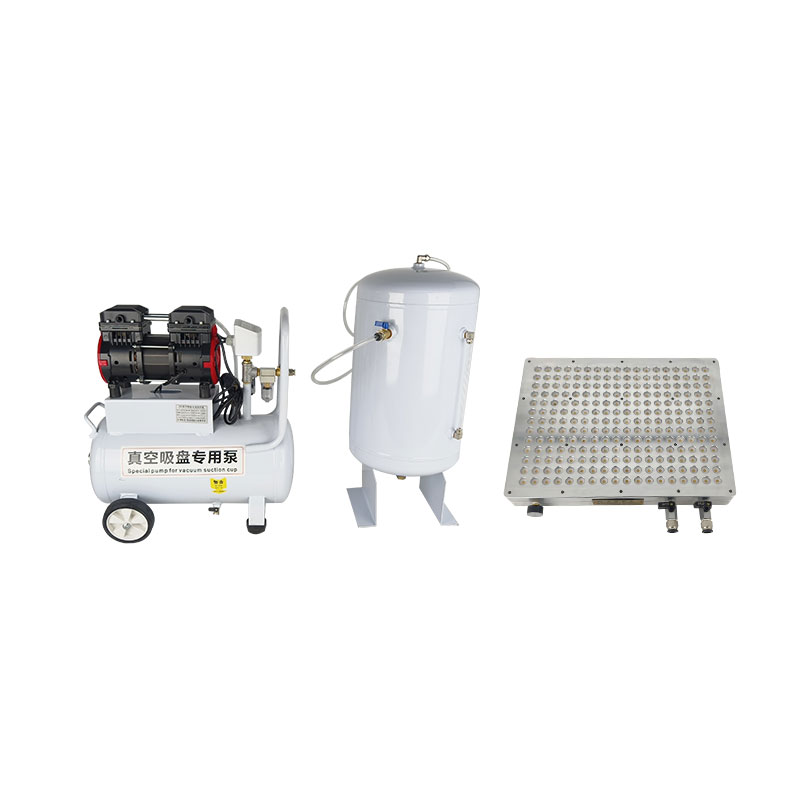

Комплектуется вакуумметром, запорным и дренажным клапанами. Подключается к вакуумному насосу или компрессору и готов к работе сразу после монтажа. При отключении электропитания давление сохраняется не менее 30 минут, что гарантирует безопасность и предотвращает падение заготовок.
Круглый мелкополюсный постоянный магнитный патрон диаметром φ160 мм производства компании «Цзярун Машинери». Он имеет конструкцию с плотными кольцевыми магнитными полюсами, которая обеспечивает равномерную и мягкую магнитную тягу.
Круглая электромагнитная плита с концентрическими полюсами (диаметр 750 мм) производства ООО «Линьцин Цзяжунь» специально разработана для прецизионного шлифования и обработки круглых заготовок, дисков, кольцевых деталей и фланцев.
Круглый мощный постоянный магнитный патрон диаметром φ200 мм производства компании «Цзярун Машинери». Он оснащён лучевыми магнитными полюсами и высокоэффективной магнитной цепью, обеспечивает сильную и равномерную магнитную тягу.
Круглый электромагнитный сепаратор 900 (также известный как «сепаратор 900») производства ООО Линьцин Цзяжунь Машиностроительная Компания (далее — ООО «Линьцин Цзяжунь») предназначен для подвесного монтажа над ленточными конвейерами.
Круглая электроимпульсная магнитная плита с радиальными полюсами и Т-образными пазами производства ООО «Линьцин Цзяжунь» имеет радиально-лучевую конфигурацию полюсов с выступающими прямоугольными полюсами и Т-образными пазами.
Постоянный магнитный подъёмник грузоподъёмностью 400 кг производства компании «Цзярун Машинери». Устройство оснащено магнитной цепью на высокопроизводительных неодим-железо-борных постоянных магнитах, не требует электропитания и имеет высокий коэффициент безопасности.
Электроимпульсная магнитная плита для портально-фрезерных станков производства ООО «Линьцин Цзяжунь» специально разработана для тяжелого режущего оборудования: портально-фрезерных станков, портальных обрабатывающих центров, крупногабаритных фрезерных станков с ЧПУ.
Магнитная плита типа «звёздочка» 150×1000 производства ООО «Линьцин Цзяжунь» выполнена с пятилепестковой (звёздообразной) конфигурацией полюсов. Магнитные точки распределены равномерно, сила притяжения оптимальна.
Однонаклонный постоянный магнитный стол размером 100×175 мм производства компании «Цзярун Машинери» – это регулируемое по углу магнитное приспособление, специально разработанное для плоскошлифовальных станков. Угол наклона регулируется в диапазоне от 0° до 45°.
Электроимпульсная магнитная плита 300×600 для шлифовальных станков с постоянным током производства ООО «Линьцин Цзяжунь» выполнена с цельноплоскостной полюсной структурой. Рабочая поверхность ровная, без выступов, зона притяжения сплошная и равномерная.
Автоматический самозахватывающийся постоянный магнитный подъёмник грузоподъёмностью 2000 кг производства компании «Цзярун Машинери». Устройство оснащено механической связочной конструкцией, которая не требует ручного переключения.
Мелкополюсная электромагнитная плита XM11‑300×1000 (также известная как мелкозернистая электромагнитная плита) от ООО Линьцин Цзяжунь Машиностроительная Компания (далее — ООО «Линьцин Цзяжунь») специально разработана для плоскошлифовальных станков и крупных плоскошлифовальных станков с водяным охлаждением.
Постоянный магнитный подъёмник грузоподъёмностью 10 тонн производства компании «Цзярун Машинери». Устройство оснащено высокопроизводительными неодим-железо-борными магнитами и имеет запатентованную усиленную магнитную цепь.
Круглая электромагнитная плита с радиальными полюсами диаметром 500 мм производства ООО «Линьцин Цзяжунь» имеет радиальную полюсную структуру, обеспечивающую равномерное распределение магнитных силовых линий по радиальному направлению.
Продолговатый мощный постоянный магнитный стол размером 150×300 мм производства компании «Цзярун Машинери». Он имеет вытянутую конструкцию с плотно расположенными магнитными полюсами, благодаря чему магнитная тяга концентрированная и высокая.
Мелкополюсный постоянный магнитный стол размером 150×400 мм производства компании «Цзярун Машинери». Благодаря конструкции с плотно расположенными мелкими магнитными полюсами магнитная сила распределяется равномерно и мягко.
