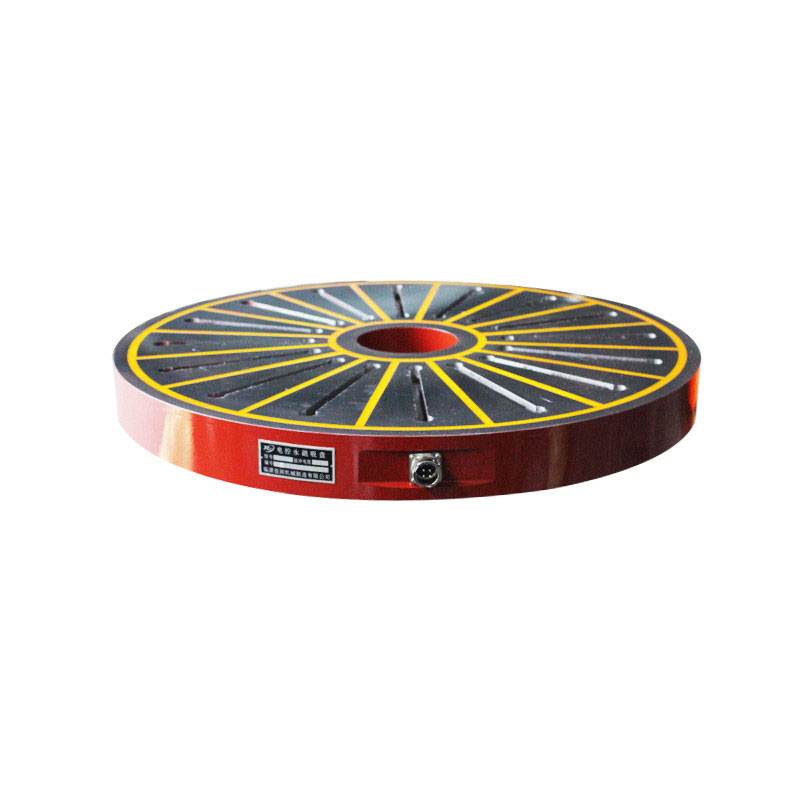

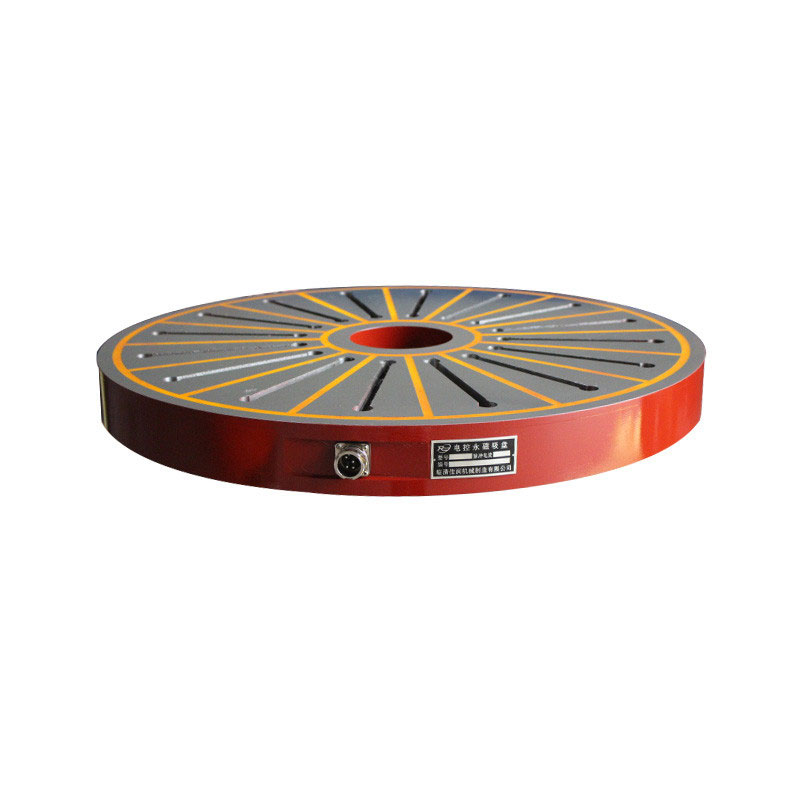

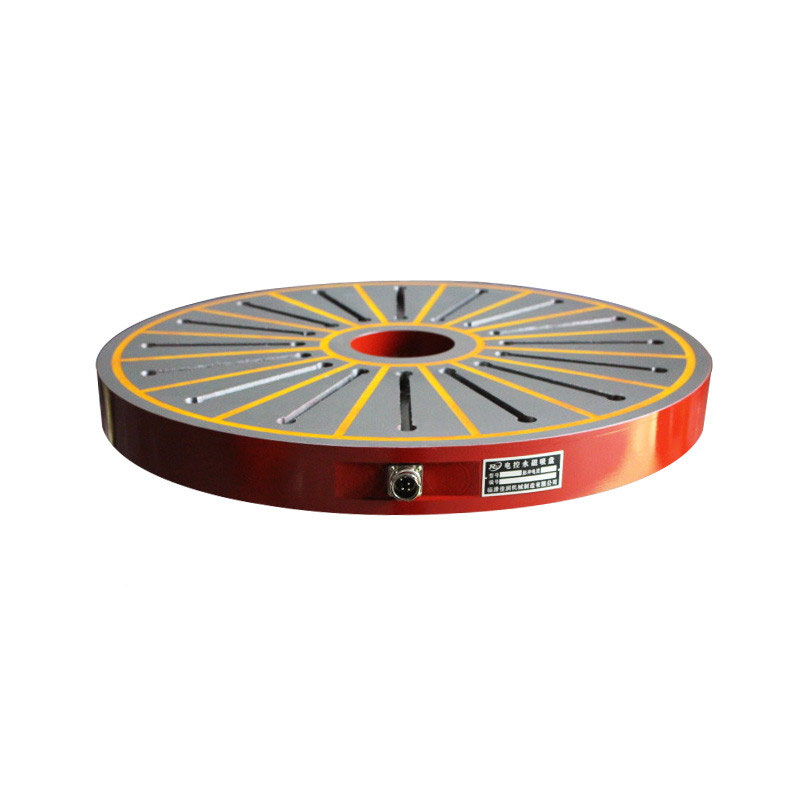

Круглая электроимпульсная магнитная плита с радиальными полюсами DYCC3‑800 диаметром 800 мм специально разработана для вертикальных токарных станков с ЧПУ, вертикально-токарных станков, круглошлифовальных станков с вращающимся столом, пятиосных делительных головок и токарно-фрезерных обрабатывающих центров.
Круглая электроимпульсная магнитная плита с радиальными полюсами DYCC3‑800 диаметром 800 мм специально разработана для вертикальных токарных станков с ЧПУ, вертикально-токарных станков, круглошлифовальных станков с вращающимся столом, пятиосных делительных головок и токарно-фрезерных обрабатывающих центров. Предназначена для удержания ферромагнитных заготовок в форме дисков, колец, фланцев, подшипниковых колец и других деталей круглой формы. Обеспечивает сохранение магнитного поля при отключении питания, нулевой нагрев, быстрый зажим и стабильную точность.
Магнитная система: 16 радиальных полюсов (эквивалентно мелкополюсной решётке 50×50 мм), плоские полюсы (без выступов), сплошной контакт, равномерное распределение усилия.
Рабочая поверхность: диаметр 800 мм, толщина 80 мм (стандарт) / 100 мм (усиленный вариант), прецизионное шлифование, плоскостность ≤0,005 мм/м.
Материал: диск из высокопрочного чугуна, катушка из чистой меди, редкоземельные постоянные магниты (неодим-железо-бор + альнико). Полностью герметичная конструкция, защита от воды и масел (IP67).
Монтаж: стандартный фланец / отверстия под болты для вертикально-токарных станков, позволяет напрямую заменять обычную электромагнитную плиту. На рабочей поверхности равномерно расположены Т-образные пазы для установки магнитных направляющих блоков.
| Модель | DYCC3‑800 |
| Диаметр | 800 мм |
| Количество полюсов | 16 (радиальные) |
| Суммарная сила притяжения | ≥160 кН (≈16 тонн), удельная сила притяжения 16–18 кг/см² |
| Питание | DC 24 В / 48 В (в комплекте со специализированным контроллером постоянного тока) |
| Собственная масса | около 290 кг |
| Время намагничивания/размагничивания | 0,1–2 секунды (импульсная подача тока). В рабочем состоянии – нулевое энергопотребление, нулевой нагрев, отсутствие тепловых деформаций |
| Остаточный магнетизм | ≤2%, лёгкое снятие заготовки |
| Совместимые станки | вертикальные токарные станки с ЧПУ, вертикально-токарные станки, круглошлифовальные станки с вращающимся столом, пятиосные токарно-фрезерные центры |
Равномерное магнитное поле радиальных полюсов: сила притяжения возрастает к внешнему диаметру, обеспечивая плотное прилегание круглых и кольцевых заготовок по всей поверхности. Отсутствуют коробление и смещение, точность круглости и торцевого биения ≤0,005 мм.
Электроимпульсная технология – безопасность и энергосбережение: питание подаётся только при намагничивании/размагничивании. В рабочем состоянии – отсутствие нагрева и деформаций. Сохранение магнитного поля при отключении питания предотвращает падение заготовки. Подходит для круглосуточной непрерывной обработки.
Плоские полюсы + Т-образные пазы: плоская магнитная поверхность обеспечивает хорошее прилегание. Т-образные пазы позволяют быстро устанавливать магнитные направляющие блоки для адаптации к заготовкам разных размеров и форм. Возможна обработка наружного диаметра, внутреннего отверстия, торца и пазов за одну установку.
Долговечность и отсутствие обслуживания: полная герметизация защищает от СОЖ и стружки. Катушка имеет низкий нагрев, длительный срок службы. При нормальной эксплуатации не требует технического обслуживания.
Вертикальные токарные станки с ЧПУ, вертикально-токарные станки, круглошлифовальные станки с вращающимся столом, пятиосные делительные головки и токарно-фрезерные обрабатывающие центры.
Прецизионное точение и шлифование дисков, фланцев, подшипниковых колец, заготовок шестерён, круглых штамповых заготовок.
Рабочие позиции с длительной непрерывной обработкой, требующие высокой стабильности точности, отсутствия смещения заготовки при тяжелом резании.
